液壓系統中油管和管接頭的種類及特性
在液壓系統中，油管和管接頭是那種看著似乎并不重要，但是其實卻是很重要的一種。一個液壓系統中可能存在著很多油管與管接頭，而他們的種類和特性可能都會不一樣，下面帶大家來一起了解下液壓系統中油管和管接頭的種類以及特性。
1、油管
液壓傳動系統中，常用的油管有鋼管、紫銅管、尼龍管、塑料管、橡膠軟管等。
① 鋼管：能承受高壓，油液不易氧化，價格低廉，但裝配彎形較困難。常用的有10號、15號冷拔無縫鋼管，主要用于中、高壓系統中。
② 紫銅管：裝配時彎形方便，且內壁光滑，摩擦阻力小，但易使油液氧化，耐壓力較低，抗振能力差。一般適用于中、低壓系統中。
③ 尼龍管：彎形方便，價格低廉，但壽命較短，可在中、低壓系統中部分替代紫銅管。
④ 橡膠軟管：由耐油橡膠夾以１～３層鋼絲編織網或鋼絲繞層做成。其特點是裝配方便，能減輕液壓傳動系統的沖擊、吸收振動，但制造困難，價格較貴，壽命短。一般用于有相對運動部件間的連接。
⑤ 耐油塑料管：價格便宜，裝配方便，但耐壓力低。一般用于洩漏油管。
2、 管接頭

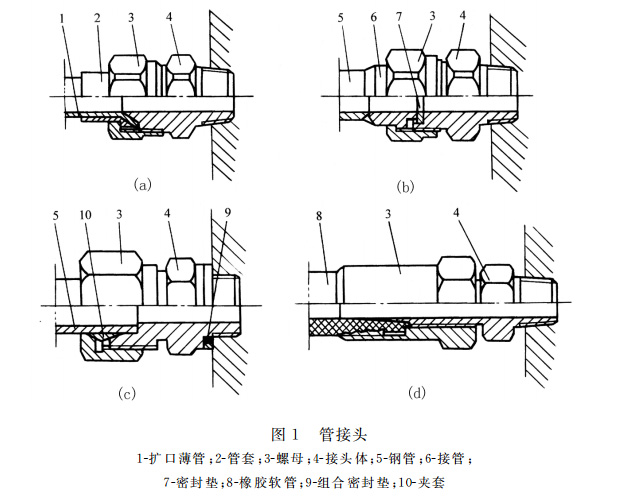

管接頭用于油管與油管、油管與液壓元件間的連接。管接頭的種類很多，如圖1所示為幾種常用的管接頭結構。
圖1（a）為擴口式薄壁管接頭，適用于銅管或薄壁鋼管的連接，也可用來連接尼龍管和塑料管，在一般的壓力不高的機床液壓系統中，應用較為普遍。
圖1（b）為焊接式鋼管接頭，用來連接管壁較厚的鋼管，用在壓力較高的液壓傳動系統中。
圖1（c）為夾套式管接頭，當旋緊管接頭的螺母時，利用夾套兩端的錐面使夾套産生彈性變形來夾緊油管。這種管接頭裝拆方便，適用于高壓系統的鋼管連接，但制造工藝要求高，對油管要求嚴格。
圖1（d）為高壓軟管接頭，多用于中、低壓系統的橡膠軟管的連接。
