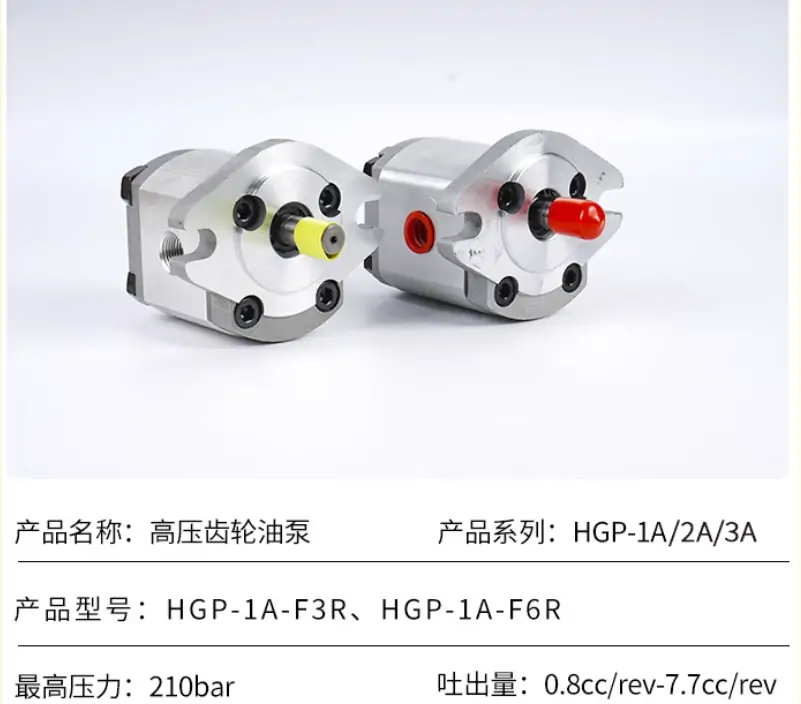

新鴻液壓齒輪油泵HYDROMAX HGP-2AF11R 12R 9R 8 6 5 4 3 2R
液壓系統電磁換向閥的選擇
電磁換向閥是根據什麼來選型的呢？下面給大家詳細說說電磁換向閥的選型依據。
電磁換向閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則，其次是根據六個方面的現場工況（即管道參數、流體參數、壓力參數、電氣參數、動作方式、特殊要求進行選擇）。
選型依據：
一、根據管道參數選擇電磁閥的：通徑規格（即DN）、接口方式
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式，一般>DN50要選擇法蘭接口，≤DN50則可根據用戶需要自由選擇。
二、根據流體參數選擇電磁閥的：材質、溫度組
1）腐蝕性流體：宜選用耐腐蝕電磁閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質電磁閥；
2）高溫流體：要選擇采用耐高溫的電工材料和密封材料制造的電磁閥，而且要選擇活塞式結構類型的；
3）流體狀態：大至有氣態，液態或混合狀態，特別是口徑大于DN25時一定要區分??來；
4）流體粘度：通常在50cSt以下可任意選擇，若超過此值，則要選用高粘度電磁閥。
三、根據壓力參數選擇電磁閥的：原理和結構品種
1）公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定；
2）工作壓力：如果工作壓力低則必須選用直動或分步直動式原理；最低工作壓差在0.04Mpa以上時直動式、分步直動式、先導式均可選用。
四、電磁換向閥電氣選擇：電壓規格應盡量優先選用AC220V、DC24較為方便。
五、根據持續工作時間長短來選擇：常閉、常??、或可持續通電。
1）當電磁閥需要長時間??啟，并且持續的時間多馀關閉的時間應選用常??型
2）要是??啟的時間短或??和關的時間不多時，則選常閉型。
3）但是有些用于安全保護的工況，如爐、窖火焰監測，則不能選常??的，應選可長期通電型。
六、根據環境要求選擇輔助功能：防爆、止回、手動、防水霧、水淋、潛水爆炸性壞境：必須選用相應防爆等級的電磁閥。

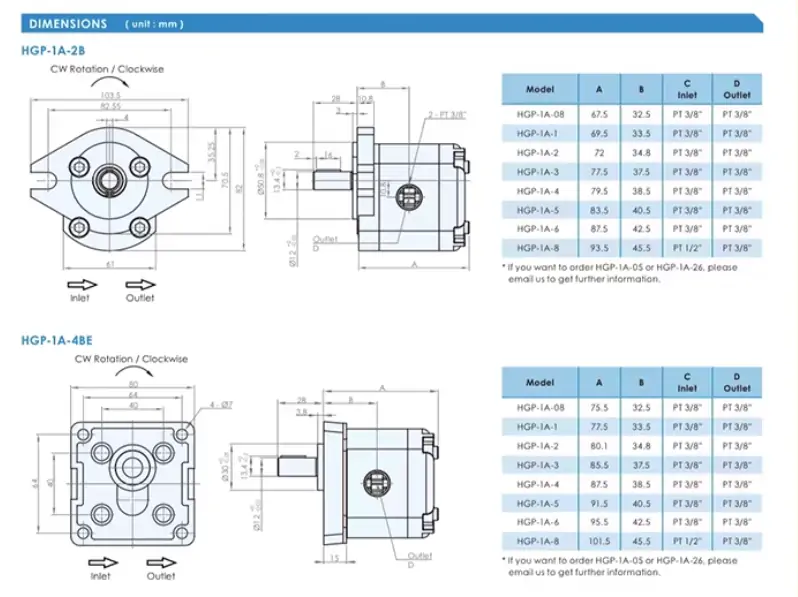

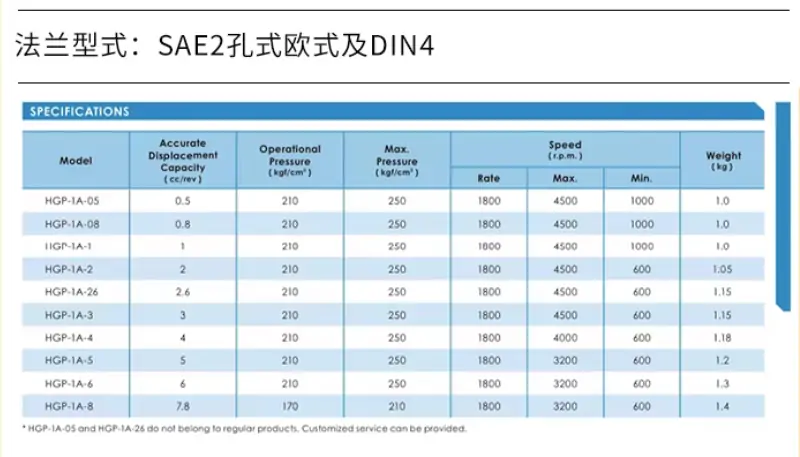

HGP-1A:
HGP-1A-F1R,HGP-1A-F2R,HGP-1A-F3R,HGP-1A-F4R,HGP-1A-F5R,HGP-1A-F6R,HGP-1A-F8R

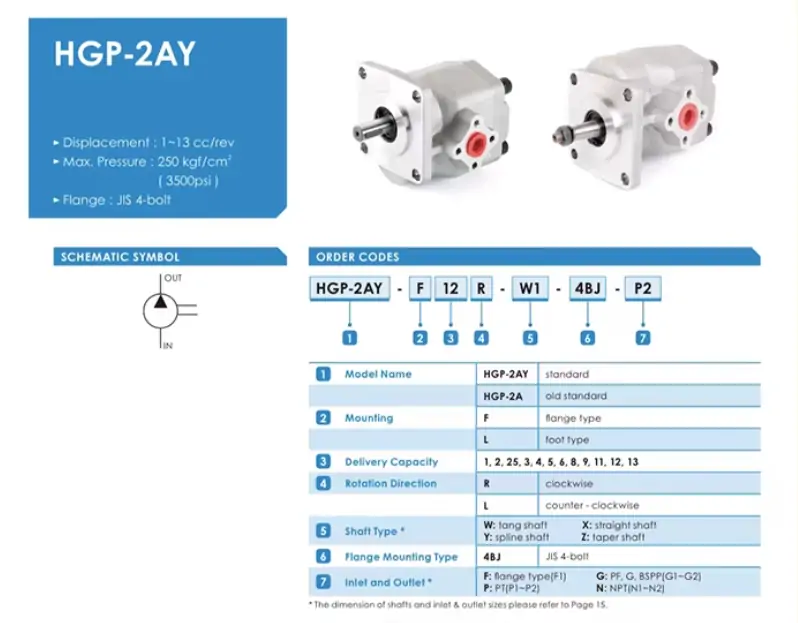

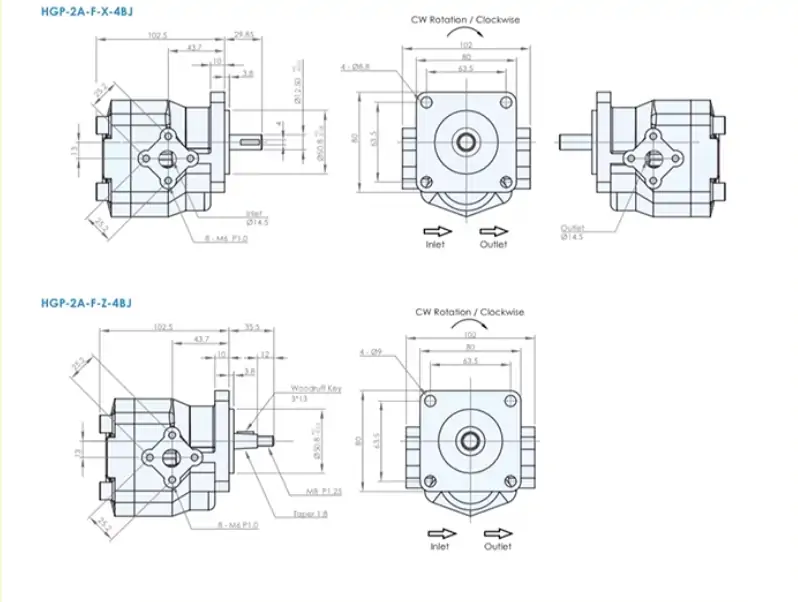

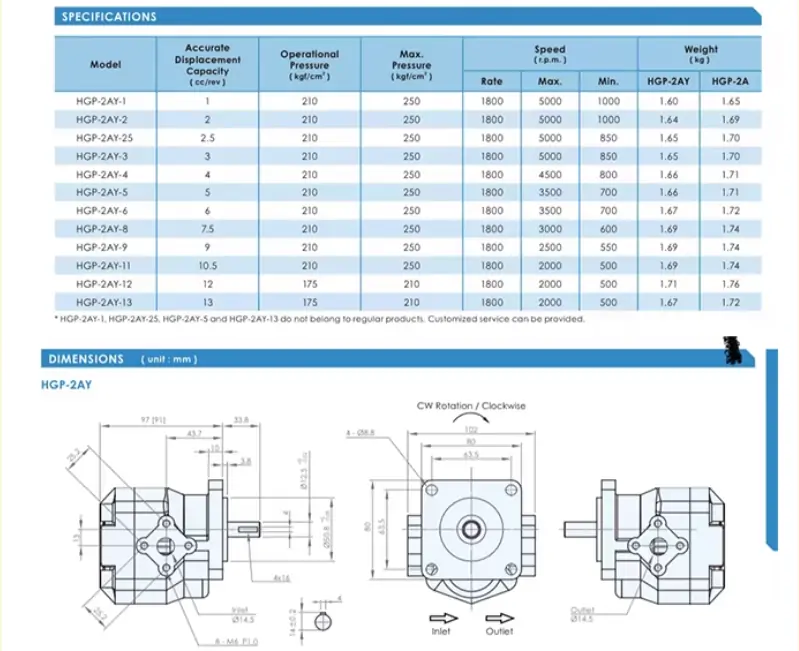

HGP-2A:
HGP-2A-F2R,HGP-2A-F3R,HGP-2A-F4R,HGP-2A-F5R,HGP-2A-F6R,HGP-2A-F7R,HGP-2A-F8R,
HGP-2A-F9R,HGP-2A-F10R,HGP-2A-F11R,HGP-2A-F12R,HGP-2A-F14R

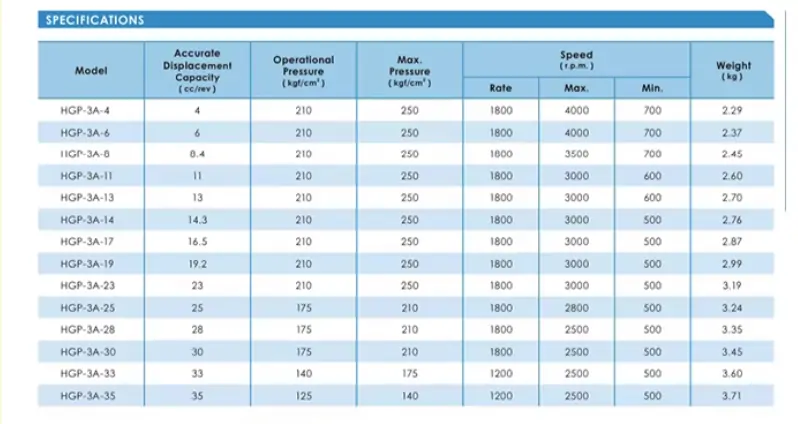

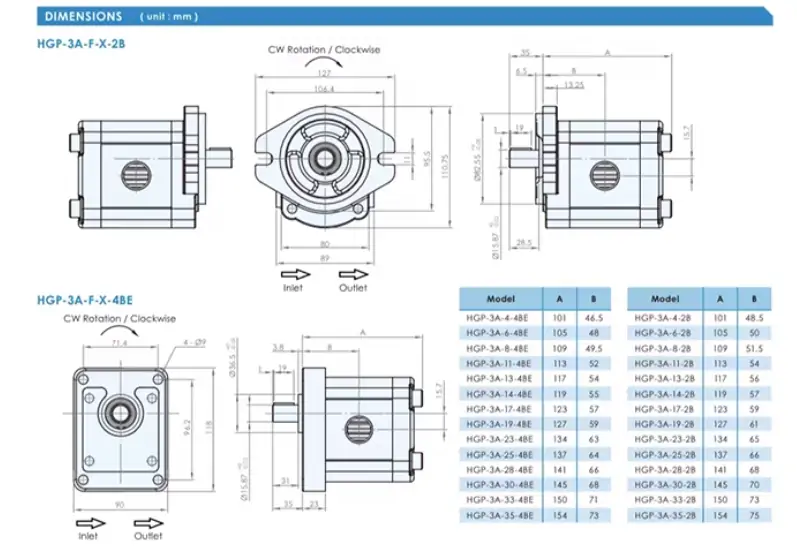

HGP-3A:
HGP-3A-F6R,HGP-3A-F8R,HGP-3A-F11R,HGP-3A-F13R,HGP-3A-F14R,HGP-3A-F17R,
HGP-3A-F19R,HGP-3A-F23R,HGP-3A-F25R,HGP-3A-F28R,HGP-3A-F30R
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://1689168.cn/yyyb/11.html
